PointNet++

https://proceedings.neurips.cc/paper_files/paper/2017/hash/d8bf84be3800d12f74d8b05e9b89836f-Abstract.html

PointNet++: Deep Hierarchical Feature Learning on Point Sets in a Metric Space



이번에 리뷰할 논문은 PointNet의 후속연구인 PointNet++이다.

Lidar Point Cloud Backbone Network로 사용되는 모델이다.



PointNet은 한 번의 global max pooling을 사용하기 때문에 local structure를 유추하기 어렵다. 때문에 fine-grained pattern을 파악하기 어렵고, 복잡한 장면을 분석하는데 한계가 있다.



본 연구에서는 이러한 한계를 극복하고자 재귀적인 PointNet을 사용하여 계층적 모델을 구조를 설계하였다.

---

Introduction

기존 PointNet의 구조는 개별 점들의 정보를 통합하여 전체 구조를 이해하는 데는 뛰어나지만, 점들 사이의 작은 구조적 차이나 미묘한 패턴을 파악하는 데는 상대적으로 덜 효과적이다. 이를 해결하고자 계층적 구조인 PointNet++를 제안한다.



PointNet++는 다음과 같은 단계로 진행된다.

1. point의 집합을 거리에 기반하여 분할한다. 즉, 가까운 점들간의 집합을 분할한다. 이 때, 각 지역적인 영역은 겹칠 수 있다.

2. 지역적 영역의 특징을 추출한다. 이를 통해 각 지역에서 점들의 배치로 인한 기하학적 구조를 파악한다.

3. 추출된 지역적 특징들을 더 큰 단위로 그룹화 하고, 고수준의 특징을 처리한다.

4. 위 과정을 반복하여 CNN과 같은 계층적 구조와 같이 최종적으로는 전체 데이터의 구조와 패턴을 파악한다.



이를 위해 PointNet++에서 다루는 문제는 크게 두 가지로 나누어 볼 수 있다.

1. point의 집합을 생성하는 것 -> PointNet 사용

2. 각 지역적인 집합의 차이와 관계없이 특징을 잘 추출할 수 있는 local feature learner -> FPS algorithm 사용



본 논문에서 local feature learner로 unordered, corruption 에 강인한 Point Net을 사용하여 2번 문제를 다루었다.



point의 집합은 유클리드 공간에서의 neigborhood ball 로 정의하였다. 매개변수로는 centroid, scale을 가진다.

중심점은 모든 데이터를 균등하게 커버하기 위해 FPS(farthest point sampling) 알고리즘을 사용하여 1번 문제를 다루었다.

---

Method

---

Review of PointNet

PointNet은 위와 같은 수식으로 정의할 수 있다.

unordered point set $${x_1, x_2,... , x_n}$$을 입력으로 받아 spatial encoding(h), max pooling, MLP를 거쳐 feature를 추출한다.

---

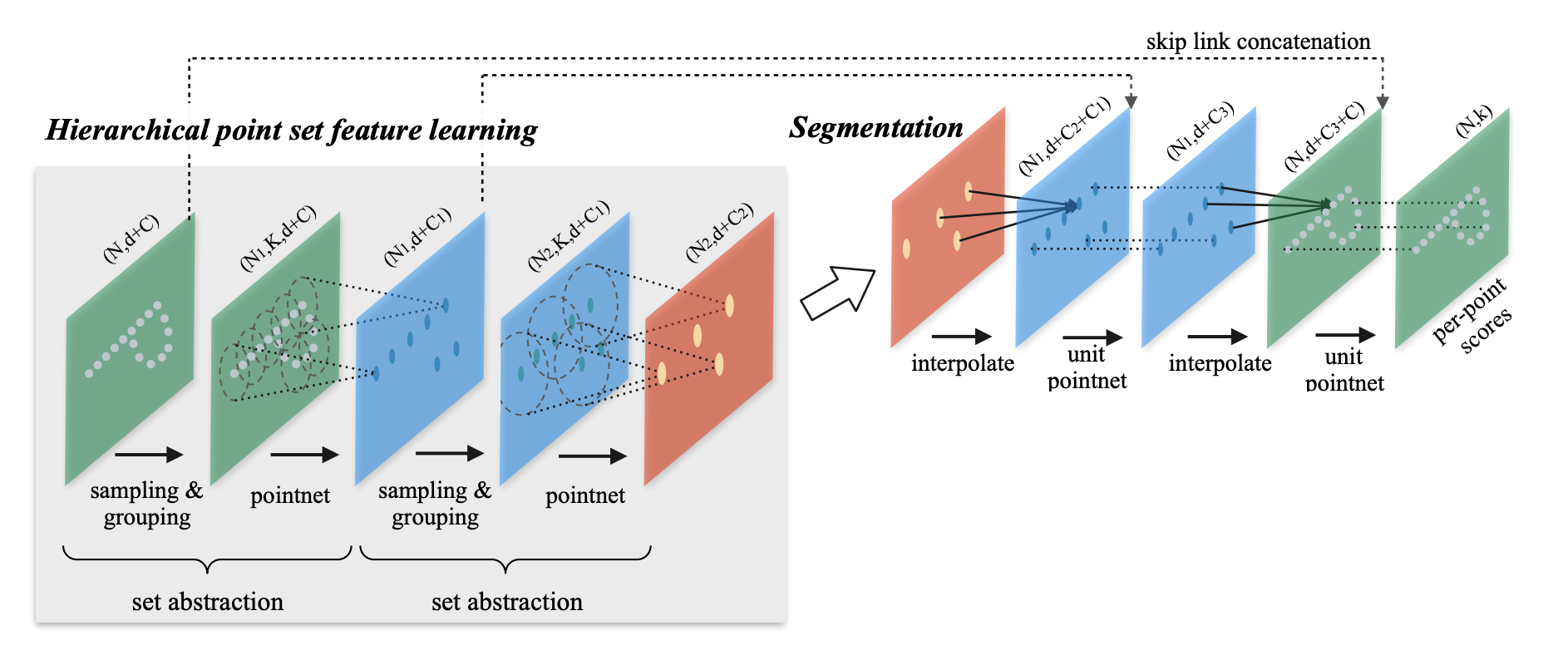

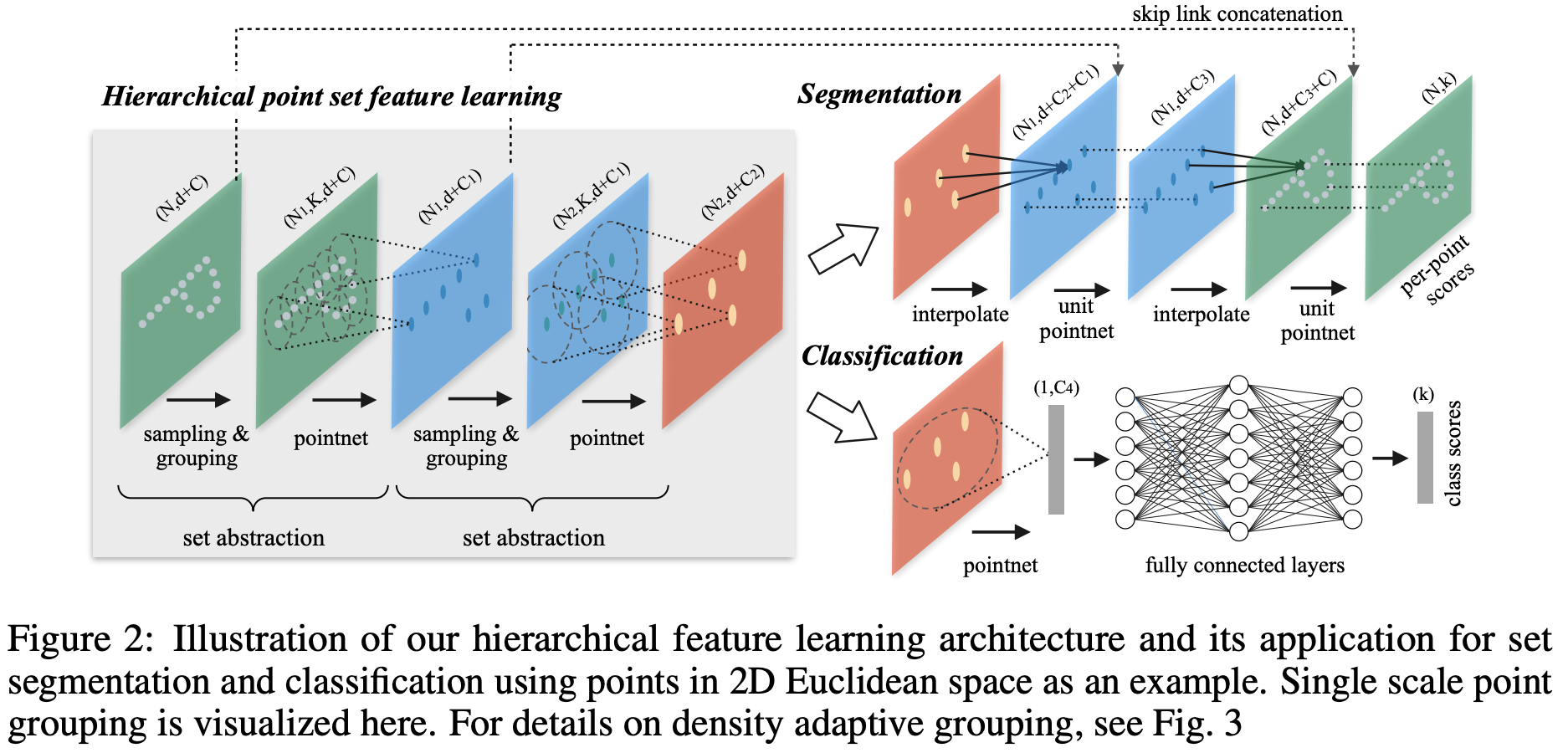

Hierarchical Point Set Feature Learning

PointNet이 하나의 global max pooling을 사용하는 것과 다르게, 본 논문에서는 계층적 구조를 사용하여 작은 영역부터 점차 큰 영역 까지 파악한다.

계층적 구조는 여러 개의 set abstraction level로 구성되는데 각 level은 세 개의 layer로 구성된다.



1. Sampling layer: 입력으로부터 point set을 설정한다. == local 영역의 centroid 설정

2. Grouping layer: 이웃된 점들을 찾아 그룹화 한다. == local 영역의 scale 설정

3. PointNet layer: local 영역의 패턴을 feature vector로 encoding 한다.



1. Sampling layer

$${x_1, x_2,... , x_n}$$을 입력으로 받아 FPS(farthest point sampling) 알고리즘을 거쳐 subset of points를 설정한다. 즉, 모든 데이터들을 잘 표현할 수 있는 대표 샘플을 설정한다고 볼 수 있다. 여기서 FPS 알고리즘은 다른 샘플과 가장 먼 거리에 있는 샘플들을 대표로 설정하는 알고리즘으로 이해하였다.

이러한 방식으로 local 영역의 centroid를 설정함으로써 데이터에 dependent한 receptive field를 설정할 수 있다는 장점을 가진다.



FPS -> subset of points == local region centroid == receptive field 기준



2. Grouping layer

Sampling layer에서 설정한 centroid를 기준으로 neigborhood 점들을 설정하여 그룹화한다. 이 때, centroid에 이웃한 점들의 개수를 K라고 설정하였는데 이는 그룹마다 차이가 있을 수 있다. PointNet layer는 point 수에 flexible하기 때문에 이러한 접근 방식이 가능하다.

즉, point set의 point 수를 고정할 필요가 없다.



centroid의 neigborhood는 metric 거리(실제 공간적 거리)에 의해 결정된다.

Ball query방식은 query(=centroid)를 기준으로 일정 거리 안에 존재하는 점을 찾는 방법으로(최대 개수 설정 가능) kNN 방식에 비해 놓치는 local 영역 없이 일반화하는데 유리하다.



Ball query -> group of points == local region == receptive field



3. PointNet layer

centroid를 기준으로 그 neigborhood를 포함하는 set of points의 특징을 추출하는 작업을 거친다.

즉, 여기서 set of points가 데이터 전체가 아닌 local 영역으로 수행된다.

---

Robust Feature Learning under Non-Uniform Sampling Density

이상적으로는, 밀집된 영역에서 세밀한 디테일을 캡처하기 위해 점 집합을 가능한 가까이에서 조사해야 한다.

하지만, 밀도가 낮은 지역에서는 샘플링의 부족으로 인해 로컬 패턴이 손상될 수 있기 때문에 이러한 근접한 조사를 할 수 없다.

따라서 본 논문에서 density adaptive PointNet layers를 제안한다. 이는 입력 샘플링 density가 변할 때 마다 다른 규모의 영역에서 특징을 결합하는 방식을 취한다.

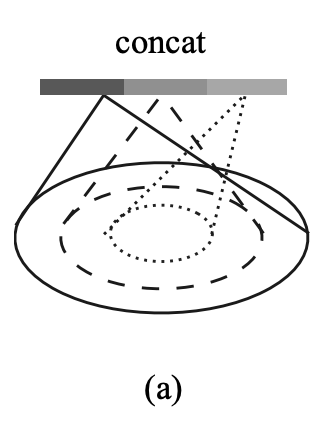

1. Multi-scale grouping(MSG)

다양한 scale의 영역에서 feature를 추출하고 concat하여 사용한다.

학습 시 입력 point를 랜덤하게 drop out하여 다양한 크기의 영역을 사용하게끔 유도한다.

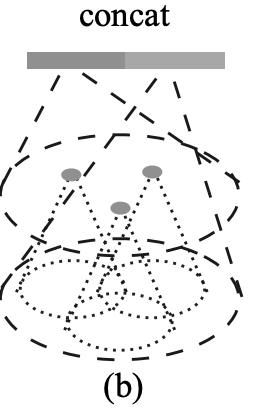

2. Multi-resolution grouping(MRG)

MSG는 각 centroid의 neigborhood에 대해 local PointNet을 수행하기 때문에 비용이 높다는 문제가 있다. 이는 특히 low level에서 많은 수의 centroid가 존재하는 경우 더욱 심하다.

대안으로 제안하는 MRG 방식은 두 level의 feature vector를 concat하여 사용함으로 계산 비용을 줄였다.



---

Point Feature Propagation for Set Segmentation

segmentation task를 위해서는 point의 subset이 아닌 모든 point를 보유해야 한다.

본 논문에서는 interpolate와 skip link concatenation을 사용하여 이 문제를 다루었다.
