nuscenes v1.0trainval

정리하기에 앞서 본 내용은 sample_token = fd8420396768425eabec9bdddf7e64b6 를 기준으로 작성함.

이 때 sample_token은 한 frame이라 생각하면 될 듯.

전체 구조도

sample_token : 한 frame에 해당하는 token 값

scene_token : scene은 여러 개의 frame으로 구성되어 있음. 이에 대한 token 값

ego_pose_token : 해당 frame에서 자차의 odometry정보에 대한 token값 == sample_data의 token값

sample_annotation의 token : 특정 frame(동일 sample_token)에서의 특정 객체에 해당하는 token값. 즉, 동일한 sample_token에 대응하는 sample_annotation의 token이 여러개 존재할 수 있음.

instance_token : 특정 객체의 고유한 object_id 값. 이 token은 frame에 따라 변하지 않는다.

category_token : 특정 객체의 category값에 대응하는 token값





0-1. sample_data

{

"token": "80a35c14dd68408d83cf0e4f814feae4",

"sample_token": "fd8420396768425eabec9bdddf7e64b6",

"ego_pose_token": "80a35c14dd68408d83cf0e4f814feae4",

"calibrated_sensor_token": "53a38cc5fb2a491b83d9b18a5071e12a",

"timestamp": 1533201470448696,

"fileformat": "pcd",

"is_key_frame": true,

"height": 0,

"width": 0,

"filename": "samples/LIDAR_TOP/n015-2018-08-02-17-16-37+0800__LIDAR_TOP__1533201470448696.pcd.bin",

"prev": "",

"next": "e168f3fa0f9e4956aecca639b0f52555"

}



0-2. sample_annotation

{

"token": "b746e7064b3d483c9ffc13163d20c4c9",

"sample_token": "fd8420396768425eabec9bdddf7e64b6",

"instance_token": "a5f12393fdf042a4a1c25cbe29f3f4ea",

"visibility_token": "4",

"attribute_tokens": [

"cb5118da1ab342aa947717dc53544259"

],

"translation": [

242.87,

926.036,

0.898

],

"size": [

1.726,

4.257,

1.489

],

"rotation": [

0.787419398050721,

0.0,

0.0,

-0.616417627565468

],

"prev": "",

"next": "f4d16c517a714a8891ad35985b6b01c2",

"num_lidar_pts": 169,

"num_radar_pts": 4

}

sample_token을 기준으로 nbr_annotations(여기선 37개)개의 token이 존재함.

이는 한 frame( sample_token )에서 검출된 객체들에 대한 정보.

token : 특정 객체에 대한 고유 값

sample_token : frame에 대한 고유 값

instance_token : frame에 대응됨. category_token정보가 포함되어 category정보와 연결됨.

attribute_token : 특정 객체에 대한 움직임 정보?(moving, stopped, parked, ...)



instance_token을 기준으로 데이터가 묶여있음.

sample_annotation의 token이 굳이 왜 필요한지 잘 모르겠다...





1. attribute

token정보로 객체 움직임 정보 분류.

{

"token": "cb5118da1ab342aa947717dc53544259",

"name": "vehicle.moving",

"description": "Vehicle is moving."

},

{

"token": "c3246a1e22a14fcb878aa61e69ae3329",

"name": "vehicle.stopped",

"description": "Vehicle, with a driver/rider in/on it, is currently stationary but has an intent to move."

},

{

"token": "58aa28b1c2a54dc88e169808c07331e3",

"name": "vehicle.parked",

"description": "Vehicle is stationary (usually for longer duration) with no immediate intent to move."

}

annotation 파일에 "attribute_tokens"으로 저장되어 있음.

2. Scene

{

"token": "e7ef871f77f44331aefdebc24ec034b7",

"log_token": "92af2609d31445e5a71b2d895376fed6",

"nbr_samples": 40,

"first_sample_token": "fd8420396768425eabec9bdddf7e64b6",

"last_sample_token": "20684b77c01641e7a5ada48308a0b1e1",

"name": "scene-0003",

"description": "Parking lot, barrier, exit parking lot"

}

40개의 token으로 묶여있는 scene.



3. Sample

{

"token": "fd8420396768425eabec9bdddf7e64b6",

"timestamp": 1533201470448696,

"prev": "",

"next": "6eb8a3ff0abf4f3a9380a48f2a0b87ef",

"scene_token": "e7ef871f77f44331aefdebc24ec034b7"

},

{

"token": "6eb8a3ff0abf4f3a9380a48f2a0b87ef",

"timestamp": 1533201470948018,

"prev": "fd8420396768425eabec9bdddf7e64b6",

"next": "b10f0cd792b64d16a1a5e8349b20504c",

"scene_token": "e7ef871f77f44331aefdebc24ec034b7"

},

sample_token과 대응하는 timestamp가 저장되어있음.



4. ego_pose

{

"token": "80a35c14dd68408d83cf0e4f814feae4",

"timestamp": 1533201470448696,

"rotation": [

0.9984303573176436,

-0.008635865272570774,

0.0025833156025800875,

-0.05527720957189669

],

"translation": [

249.89610931430778,

917.5522573162784,

0.0

]

}

sample_data에 포함된 ego_pose_token과 대응.



5. map

{

"category": "semantic_prior",

"token": "53992ee3023e5494b90c316c183be829",

"filename": "maps/53992ee3023e5494b90c316c183be829.png",

"log_tokens": [

"0986cb758b1d43fdaa051ab23d45582b",

"1c9b302455ff44a9a290c372b31aa3ce",

"e60234ec7c324789ac7c8441a5e49731",

"46123a03f41e4657adc82ed9ddbe0ba2",

"a5bb7f9dd1884f1ea0de299caefe7ef4",

"bc41a49366734ebf978d6a71981537dc",

"f8699afb7a2247e38549e4d250b4581b",

"d0450edaed4a46f898403f45fa9e5f0d",

"f38ef5a1e9c941aabb2155768670b92a",

"7e25a2c8ea1f41c5b0da1e69ecfa71a2",

"ddc03471df3e4c9bb9663629a4097743",

"31e9939f05c1485b88a8f68ad2cf9fa4",

"783683d957054175bda1b326453a13f4",

"343d984344e440c7952d1e403b572b2a",

"92af2609d31445e5a71b2d895376fed6",

"47620afea3c443f6a761e885273cb531",

"d31dc715d1c34b99bd5afb0e3aea26ed",

"34d0574ea8f340179c82162c6ac069bc",

"d7fd2bb9696d43af901326664e42340b",

"b5622d4dcb0d4549b813b3ffb96fbdc9",

"da04ae0b72024818a6219d8dd138ea4b",

"6b6513e6c8384cec88775cae30b78c0e",

"eda311bda86f4e54857b0554639d6426",

"cfe71bf0b5c54aed8f56d4feca9a7f59",

"ee155e99938a4c2698fed50fc5b5d16a",

"700b800c787842ba83493d9b2775234a"

]

}

scene에 포함된 log_token에 대응.



6. log

{

"token": "92af2609d31445e5a71b2d895376fed6",

"logfile": "n015-2018-08-02-17-16-37+0800",

"vehicle": "n015",

"date_captured": "2018-08-02",

"location": "singapore-onenorth"

}

scene에 포함된 log_token에 대응.



7. instance

{

"token": "a5f12393fdf042a4a1c25cbe29f3f4ea",

"category_token": "fd69059b62a3469fbaef25340c0eab7f",

"nbr_annotations": 37,

"first_annotation_token": "b746e7064b3d483c9ffc13163d20c4c9",

"last_annotation_token": "14aa60d25a424b8cbb36fe5f24d8a6b4"

}

annotation에 포함된 instance_token에 대응.

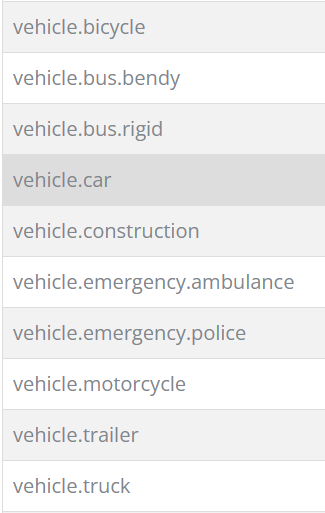

8. category

{

"token": "fd69059b62a3469fbaef25340c0eab7f",

"name": "vehicle.car",

"description": "Vehicle designed primarily for personal use, e.g. sedans, hatch-backs, wagons, vans, mini-vans, SUVs and jeeps. If the vehicle is designed to carry more than 10 people use vehicle.bus. If it is primarily designed to haul cargo use vehicle.truck. "

}

instance에 포함된 category_token과 대응.





9. calibrated_sensor

{

"token": "53a38cc5fb2a491b83d9b18a5071e12a",

"sensor_token": "dc8b396651c05aedbb9cdaae573bb567",

"translation": [

0.943713,

0.0,

1.84023

],

"rotation": [

0.7077955119163518,

-0.006492242056004365,

0.010646214713995808,

-0.7063073142877817

],

"camera_intrinsic": []

}

sample_data에 있는 calibrated_sensor_token과 대응.

10. sensor

{

"token": "dc8b396651c05aedbb9cdaae573bb567",

"channel": "LIDAR_TOP",

"modality": "lidar"

}

calibrated_sensor에 있는 sensor_token에 대응.
